1.光纤及光缆的基本性能

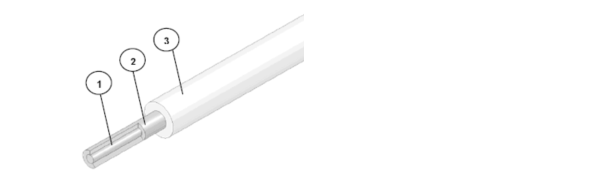

1.1光纤结构如图
1
光纤纤芯 62.5μm 2
光纤包层 125μm 3
光纤接覆 245μm
1.2光纤衰减
衰减（典型）
850nm 2.7 dB/km
1300nm 0.5 dB/km 衰减（最大）
850nm ≤3.0
dB/km
1300nm ≤1.0
dB/km 带宽
850nm 200 MHz.km
1300nm 500 MHz.km
1.3光缆性能参数项目名称 光缆类型 条件
测试标准 数值 光缆重量
（kg/km)
2芯
24.2 4芯
26 12芯
63 24芯
152 拉伸力（N）
2芯 安装/运行
IEC 60794-1-2 E1
600/2×200 4芯 安装/运行
2000/1000 12芯 安装/运行
3000/1500 24芯 安装/运行
3000/1500 最小弯曲半径
（mm）
2芯 安装/运行
IEC 60794-1-2
E11
50/30 4芯 安装/运行
90/60 12芯 安装/运行
130/80 24芯 安装/运行
190/125 压扁力（N/cm)
2芯 安装/运行
IEC 60794-1-3 E3
1000/100 4芯 安装/运行
400/100 12芯 安装/运行
400/200 24芯 安装/运行
800/400 冲击力（次）
2芯 Wp=0.74J
IEC 60794-1-2
E4
40 4芯 Wp=2.25J
300 12芯 Wp=4.41J
30 24芯 Wp=15J
3 反复弯曲（次）
2芯 半径=25MM/重量=2.0KG
IEC 60794-1-2
E6
10000 4芯 半径=30MM/重量=10KG
20000 12芯 半径=80/MM重量=2.5KG
5000 24芯
温度范围 2芯 运行温度
IEC 60794-1-2 F1 -20℃~+70℃ 储存温度
-25℃~+60℃ 安装温度
-10℃~+50℃ 4芯
运行温度
-40℃~+85℃ 存储温度
IEC 60794-1-2 F1 -60℃~+85℃ 安装温度
-40℃~+85℃ 12芯
运行温度
-40℃~+70℃ 存储温度
-40℃~+70℃ 安装温度
-10℃~+50℃ 24芯 运行温度
-40℃~+70℃ 存储温度
-40℃~+70℃ 安装温度
-10℃~+50℃
-

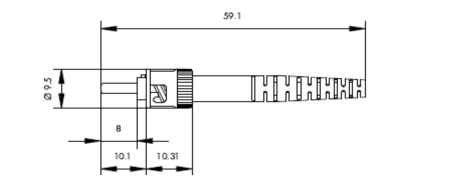

1.1ST光纤接头结构如同
1.2光纤接头技术参数
插拔次数 最少10000 次
工作温度 -40℃-+70℃
机械性能 承受100N的拉伸力
符合规范 IEC 61754-2，TIA 604-2
订货型号
ZT-FZ-12M-100M-ST/LC/FC/SC
ZT-FZ-12M-100S-ST/LC/FC/SC
A.2芯光缆技术要求
1.2芯室内多模光缆为G62.5/125多模光纤，传输波长1300nm，ST插头，距分支30cm范围内标注长度标签，标签要求清晰耐久；
2.2芯室内多模光缆，尾纤颜色分别为红色和绿色，护套包裹，尾纤分线长度为200MM，标注长度标签，分线处采用套管热缩方式处理；

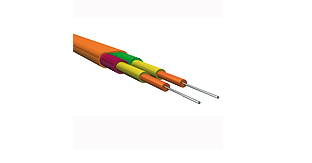

3.2芯光缆结构：如下图
4.包装：塑料袋单独包装，包装上应有型号、长度、基本技术参数等印字，ST插头应有防护措施
5.直接发往同里换流站现场。
B.4芯光缆技术要求
1.4芯室内多模光缆组件，外护套保护，ST插头，芯径62.5/125，传输波长1300nm；
2.4芯室内多模光缆尾纤采用红、黑、蓝、绿四种颜色套管标识，并分别对应1、2、3、4“C”型套管标识，标识清晰耐久不易脱落;
3.4芯光缆两端具有光缆长度印字，印字位置距离分线器30cm内，印字清晰持久；
4.4芯分支尾纤长度从0.80m依次递增；

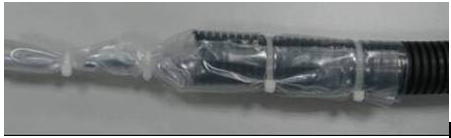

5.4芯光缆组件的尾纤用塑料保护管进行保护，通过塑料膜、尼龙扎带和光缆固定，如下图所示。在施工过程中，塑料保护管受力不宜过大（<5kg），应拖曳光缆进行布线安装。如果需要在竖井中安装，需要将绳索绑扎在光缆上受力，并将保护管缠绕或绑扎在绳索上（这部分是不受力的），然后拖动绳索向上拉；或者利用重力将光缆从上向下放；

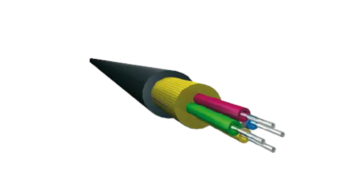

6. 4芯光缆结构：
7.包装：单独包装，包装上应有型号、长度、基本技术参数等印字；
8.直接发往同里换流站现场。
C.12芯光缆技术要求
1.12芯室内多模光缆组件，外护套保护，ST插头，芯径62.5/125，传输波长1300nm；
2.12芯室内多模光缆尾纤采用数字或字母“C”型套管标识，标识清晰耐久不易脱落，两端对应;
3.12芯光缆两端具有光缆长度印字和标签印字，印字位置距离分线器30cm内，印字清晰持久；
4.12芯分支尾纤长度依次从1.2m依次递增；
5.12芯光缆组件的尾纤应具有相关敷设拖拽防护措施；
6.12芯光缆结构：
7.包装：单独包装，包装上应有型号、长度、基本技术参数等印字；
8.直接发往同里换流站现场。
D.24芯光缆技术要求
1.24芯室内多模光缆组件，外护套保护，ST插头，芯径62.5/125，传输波长1300nm；
2.24芯室内多模光缆尾纤采用数字或字母“C”型套管标识，标识清晰耐久不易脱落，两端对应;
3.24芯光缆两端具有光缆长度印字和标签印字，印字位置距离分线器30cm内，印字清晰持久；
4.24芯分支尾纤长度依次从0.40m依次递增；
5.24芯分支尾纤外有内衬钢丝的波纹拖曳管保护，保护管满足IP67防水要求，抗拉力1000N，可抗踩踏，满足在施工过程中恶劣环境的要求；
6.包装时将每条产品独立包装，视长度分别盘绕在一个包装盒（<50米）或光缆盘上，并在光缆盘和包装箱上均明确本条产品的印字要求、长度，产品外包装要求防水处理；
7.直接发往同里换流站现场。

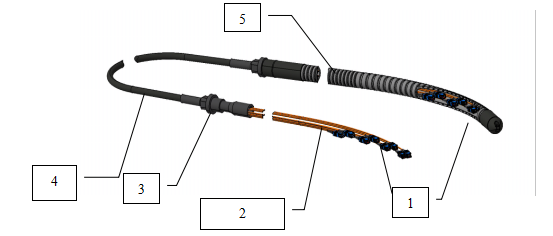

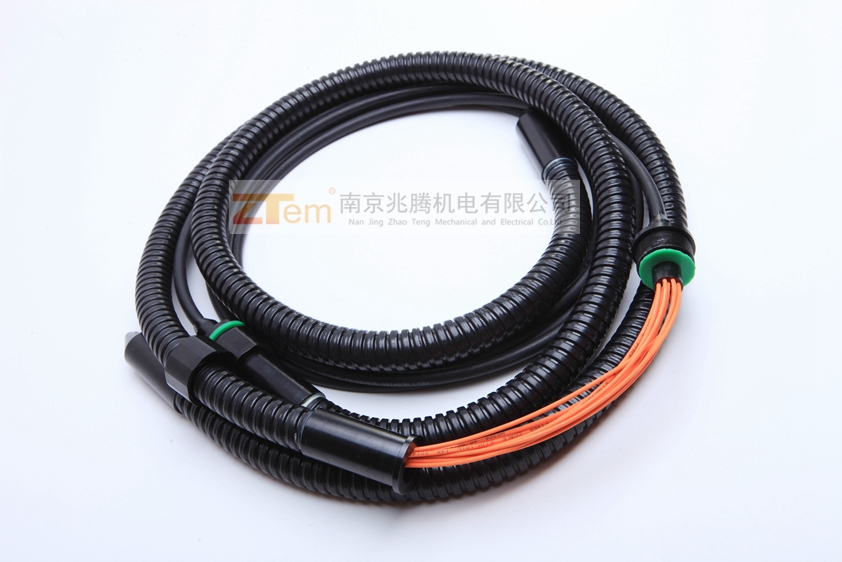

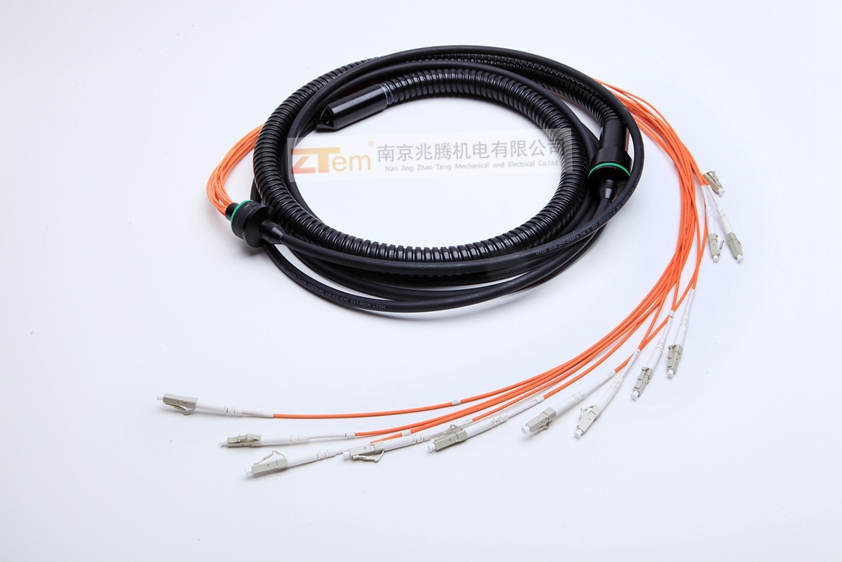

1.1 分支器型预制光缆结构：
标识
描述/材质 尺寸 备注 1
光纤接头
FST接头 2
分支尾纤 2.2mm 0.40米依次递增 3
分支器 31mm 安装孔M29×1 4
光缆 12.5mm 24芯钢丝编织双层护套阻燃光缆 5
保护管 31mm
1.2分支器型预制光缆技术参数
项目名称
要求 防水性能
IP 67 拉力性能
1000N 压力性能
200N/cm 尾纤标识方法
数字标识（1，2，3，4...)或字母标识（A、B、C、D...) 分支长度
400mm依次递增 安装方法
拖曳孔安装 2.保护管

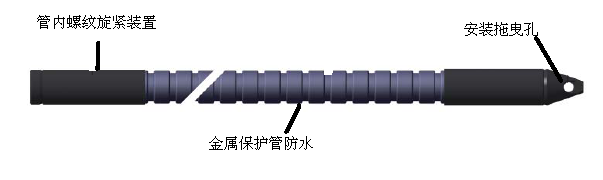

2.1 结构如
2.2 性能参数
项目名称
条件 数值 保护管
最大拉伸力
1000N
压扁力
200N/cm
防水等级
IP67
3. 分支器

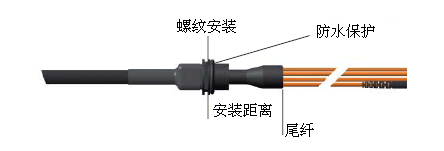

3.1结构如图
3.2 性能参数
项目名称
条件 数值 分支器
安装孔
M29
安装螺母
M28×2
最大拉伸力
1000N 4. 光缆性能

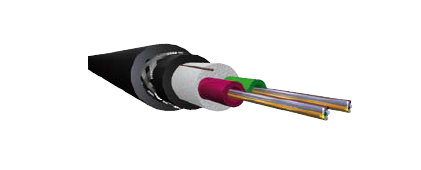

4.1 结构如图
特点：
防鼠咬，金属编织铠装
适合野外和管道铺设抗酸碱性性能卓越
机械强度大
阻燃性能好，环保无卤素
