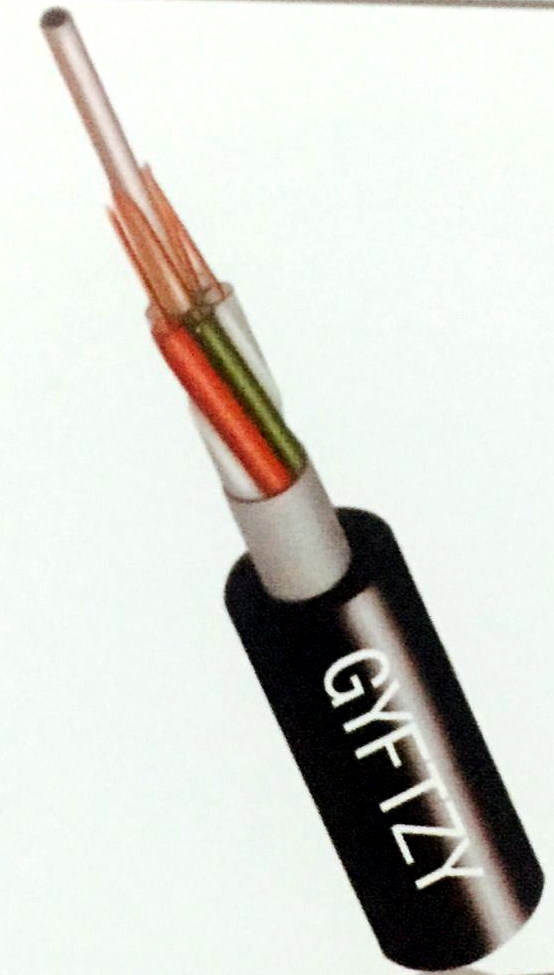

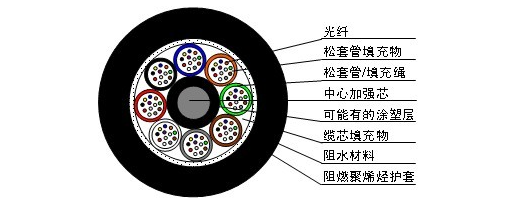

GYFTZY光缆的结构是将单模或多模光纤套入由高模量的聚酯材料做成的松套管中,套管内填充防水化合物。缆芯的中心是一根非金属加强芯(FRP),对于某些芯数的光缆来说,加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑圆形缆芯。缆芯内的缝隙充以阻水填充物。缆芯外挤制阻燃聚烯烃护套成缆。若采用非阻燃外护套则型号为GYFTY
精确的光纤余长控制和SZ绞合成缆方式,保证了光缆具备卓越的机械及环境性能
松套管材料本身具有良好的耐水解性能和较高的强度,管内充以特种油膏
阻燃聚乙烯(ZRPO)护套具有良好的阻燃(不延燃)性能
采用全非金属结构,重量轻,敷设方便,抗电磁能力优良
采用下列措施来确保光缆的防水性能:单根非金属中心加强;松套管内填充特种防水化合物;完全缆芯填充特种油膏。
|
外径 (mm) |
重量 kg/km |
最大张力(N) | 最大压扁力/10cm |
最小弯曲半径 (mm) |
|||
短期 | 长期 | 短期 | 长期 | 安装时 | 工作时 | |||
2-12芯 | 9.8 | 70 | 1500 | 600 | 1000 | 300 | 140 | 70 |
14-24芯 | 11 | 85 | 1500 | 600 | 1000 | 300 | 180 | 90 |
工作温度 |
-40℃~+70℃ |
|||||||
贮存温度 | -40℃~+85℃ | |||||||
工作波长 | 850/1300 nm 1310/1550 nm | |||||||
光纤类别 |
多模光纤(MM) |
单模光纤(SM) |
||||||
芯/包层直径 |
50/125 um |
62.5/125 um |
9/125 um |
|||||
衰减(dB/km) |
≤3.0/1.0 |
≤3.5/1.0 |
≤1.5/1.0 |
