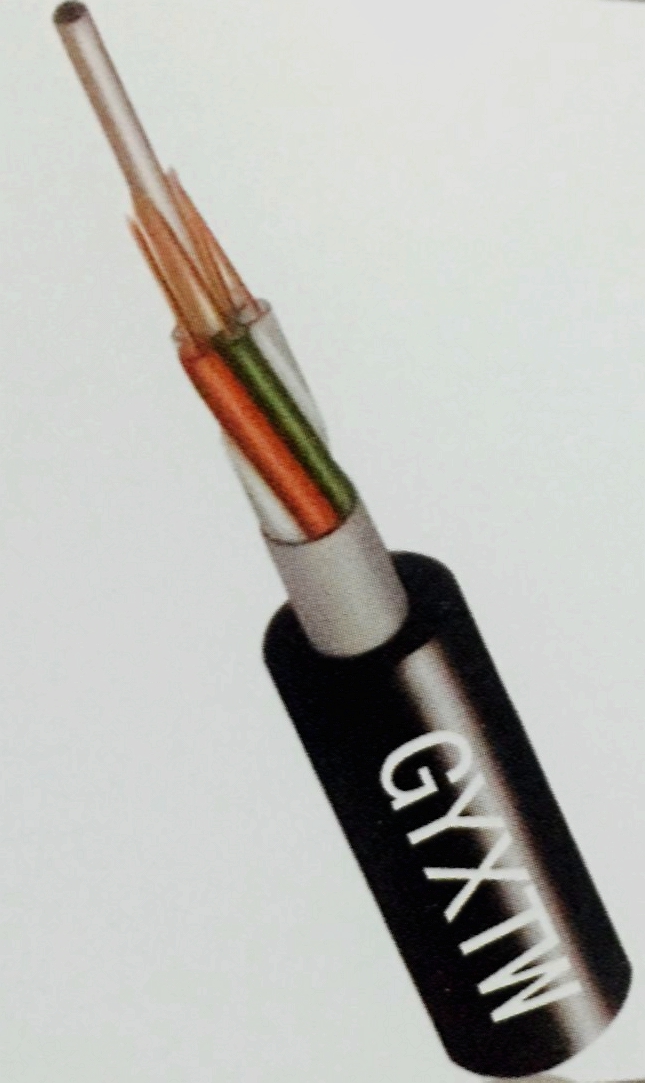

室外多芯束管式铠装光

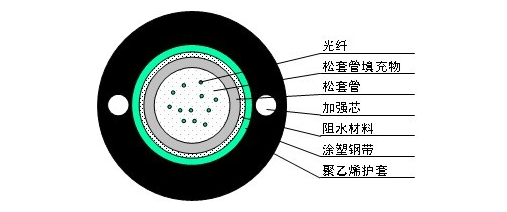

GYXTW光缆的结构是将单模或多模光纤套入由高模量的聚酯材料做成的松套管中，套管内填充防水化合物。 松套管外用一层双面镀铬涂塑钢带（PSP）纵包，钢带和松套之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后聚乙烯（PE）护套成缆。若外护套选择阻燃，则型号为GYXTZW
精确的光纤余长控制，保证了光缆具备优良的机械特性及环境性能
松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏
双面镀铬涂塑钢带（PSP）提高光缆的抗透潮性能
两根平行钢丝保证光缆的抗拉强度
聚乙烯（PE）护套具有良好的抗紫外辐射性能
良好的抗压性和柔软性
外径小、重量轻、结构紧凑严密，弯曲性能优异，容易敷设
- 室外电缆沟直埋
- 聚乙烯阻燃
直径
（mm）
重量
（kg/km)
最大张力（N） 最大压扁力/10cm 最小弯曲半径
（mm）
短期 长期 短期 长期 安装时 工作时 4芯 9.4 105 1500 600 3000 1000 20D 10D 6芯 9.4 105 1500 600 3000 1000 20D 10D 工作温度 -40℃~+70℃ 贮存温度 -40℃~+85℃ 工作波长 850/1300 nm 1310/1550 nm 光纤类别 多模光纤（MM） 单模光纤（SM） 芯/包层直径 50/125 um 62.5/125 um 9/125 um 衰减（dB/km ≤3.0/1.0
≤3.5/1.0
≤1.5/1.0
